מדריך מלא להבנת אופן הפעולה של רחפני LiDAR, היתרונות שלהם, היישומים המרכזיים, וכן סקירה של המערכות והתוכנות המובילות לסקרים מקצועיים.
טכנולוגיית LiDAR משתמשת בפולסי לייזר למדידת מרחקים ויצירת מפות ומודלים תלת־ממדיים מפורטים.
כאשר מתקינים חיישן LiDAR על רחפן, מתקבלים איסוף נתונים מהיר, מדויק ובטוח על פני שטחים גדולים.
טכנולוגיה זו נפוצה בתחומים כמו:
- מדידה
- בנייה
- ייעור
- ארכאולוגיה
- ניטור סביבתי
הרחפן DJI M400 עם החיישן Zenmuse L2 מספק מיפוי אווירי מדויק במיוחד ברמת סנטימטרים.
גם הרחפן DJI M350 RTK, התואם ל־Zenmuse L2, מהווה פתרון אמין וגמיש למשימות סקר מקצועיות.
חיישני XGRIDS L2 ו־L2 Pro יכולים לפעול מהיד או מהאוויר, ומספקים גמישות מלאה לצילומי ליידאר קרקעיים ואוויריים כאחד.
כל המערכות מייצרות מודלים טופוגרפיים תלת־ממדיים וענני נקודות מדויקים לניתוח, מיפוי ותכנון.
במאמר זה נסקור את רחפני ה-LiDAR המובילים כיום, את החיישנים המתקדמים ביותר, ואת תהליכי העבודה שלהם.
נעמיק גם בהסבר מהו LiDAR וכיצד התעשיות השונות — חקלאות, בנייה, תכנון אורבני וסביבה — משתמשות בו.
מה זה LiDAR?
LiDAR הוא ראשי תיבות של: Light Detection and Ranging
מדובר בטכנולוגיית חישה מרחוק המשתמשת בפולסי לייזר מהירים למדידת מרחקים לאובייקטים או למשטחים — וכך מייצרת מפות ומודלים תלת־ממדיים מדויקים ביותר.
שילוב חיישן LiDAR על רחפן הופך את הטכנולוגיה לנגישה ויעילה, ומאפשר לאנשי מקצוע לאסוף נתונים מדויקים, במהירות, ביעילות ובבטיחות — על פני שטחים רחבים.
שימושים מרכזיים של LiDAR מהאוויר:
חקלאות
ניתוח קרקע, גידולים וטופוגרפיה לשיפור יבול והשקיה.
ייעור
מדידת גובה עצים, צפיפות חופה ונפחי יער.
תכנון עירוני
מודלים תלת־ממדיים מדויקים לתכנון תשתיות ומרחב עירוני.
בנייה
סקרים, חישובי נפחים, מעקב התקדמות ואתרי עבודה.
ארכאולוגיה
חשיפת מבנים נסתרים ומיפוי אתרים.
ניטור סביבתי
מעקב אחר שינויים בקרקע, סחף, ומצבי בתי גידול.
יתרונות LiDAR אווירי ונתוני הפלט
דיוק גבוה מאוד
מדידות מרחק וגובה מדויקות ליצירת מודלים הנדסיים.
חדירה לצמחייה
יכולת למדוד את הקרקע גם תחת חופה צפופה — קריטי לייעור וניטור סביבתי.
זיהוי אובייקטים קטנים
מעולה לאיתור פרטי תשתית, מבנים דקים ותכונות ארכאולוגיות.
איסוף מהיר
כיסוי שטחים גדולים בזמן קצר ובעלות נמוכה יחסית.
עבודה בתנאי שטח קשים
לילה, תאורה נמוכה, או תנאי מזג אוויר מאתגרים.
פלטי LiDAR מרכזיים
| פלט | תיאור |
|---|---|

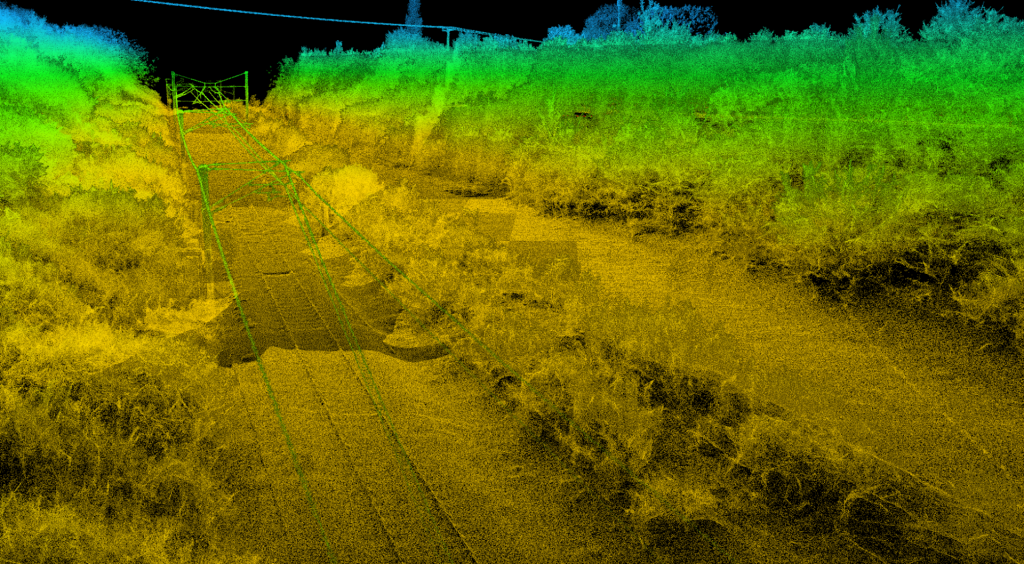

| Point Clouds | אוסף נקודות תלת־ממד המייצג את פני השטח והעצמים. |
| DSM — Digital Surface Model | מודל פני השטח הכולל מבנים, עצים ושאר אובייקטים. |
| DTM — Digital Terrain Model | מודל הקרקע החשופה ללא מבנים וצמחייה. |
| Contour Maps | קווי גובה המייצגים שינויים בטופוגרפיה. |
| Cross-Sections | חתכים דו־ממדיים לאורך ציר מסוים לניתוח שיפועים ושינויי גובה. |
הרחפנים והחיישנים המובילים בתחום ה-LiDAR
כאן מוצגים הפתרונות המתקדמים ביותר כיום — כולל רחפנים, חיישני LiDAR אינטגרטיביים וסורקים ידניים.
DJI M400 + Zenmuse L2 / Zenmuse L3
ה־DJI M400 הוא רחפן Enterprise מהדור החדש המיועד לסקרים מתקדמים:
- זמן טיסה עד 59 דקות
- נשיאת מטען עד 6 ק”ג
- הגנת IP55
- חיישני הימנעות ממכשולים ברמת קווי מתח
Zenmuse L2
- דיוק ברמת סנטימטר
- טווח גילוי עד 450 מטר
- עד 5 החזרות
- ענני נקודות בצבע מלא
Zenmuse L3 — חדש ומשודרג
ה־DJI Zenmuse L3 מביא רמת ביצועים גבוהה במיוחד:
- טווח ליידאר גדול יותר

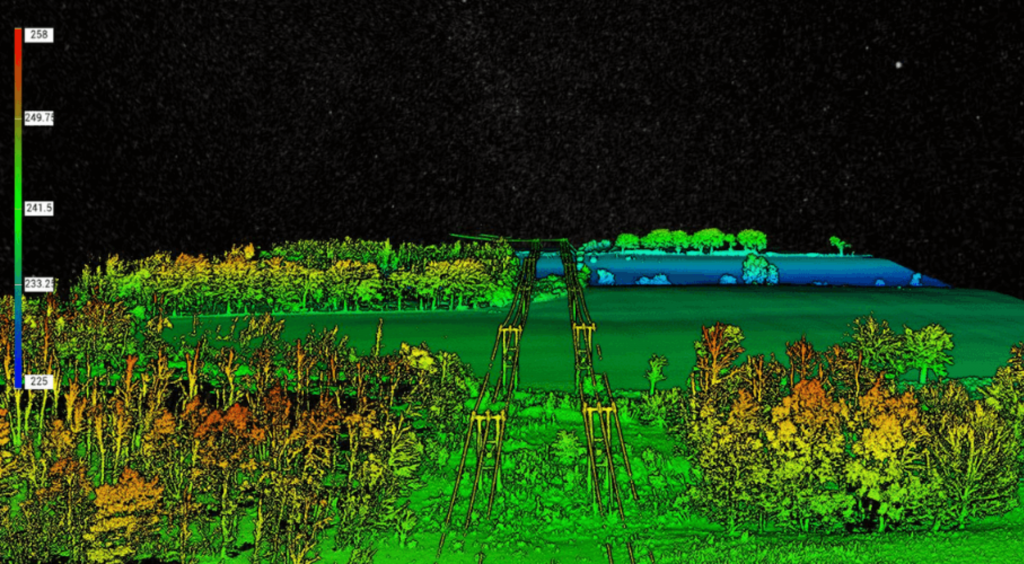

- אלומת לייזר צרה 0.25mrad לזיהוי חוטי חשמל
- עד 16 החזרות
- שתי מצלמות 100MP
- דיוק אנכי של 3 ס”מ
- יכולות מתקדמות לתשתיות, קווי מתח, יערות וסריקות ברזולוציה גבוהה
ה־L3 נחשב היום אחד החיישנים החזקים בעולם עבור מיפוי אווירי מקצועי.

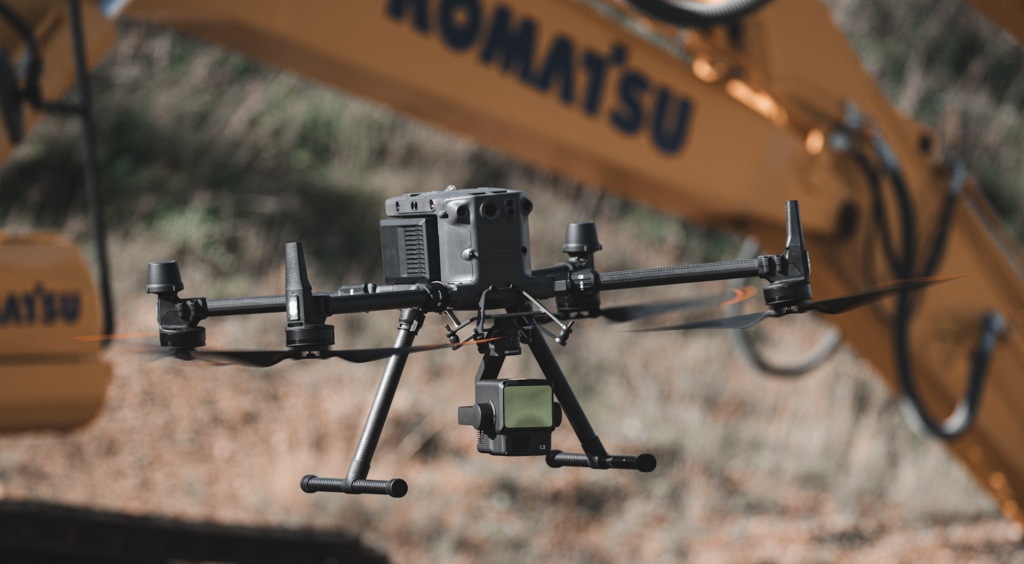

DJI M350 RTK + Zenmuse L2 / L3
- תואם באופן מלא ל־L2 ול־L3
- עמידות IP55
- מערכות בטיחות משופרות
- פלטפורמת עבודה אמינה לסקרים, בדיקות ומיפוי
XGRIDS L2 Pro ו־XGRIDS L2
פתרונות LiDAR ידניים המתאימים גם להתקנה על רחפני DJI M300:
- סריקה מהיד או מהאוויר
- גמישות מלאה בין פרויקטי קרקע ואוויר
- דיוק גבוה ויכולת SLAM מתקדמת
התוכנות המובילות לעיבוד נתוני LiDAR
DJI Terra
עיבוד נתוני L1/L2/L3 כולל:
- סנכרון RGB
- חילוץ נקודות קרקע
- יצירת DEM
- דוחות משימה
Terrasolid
תוכנה מקצועית לניקוי, סיווג וניתוח נתוני LiDAR
מצוינת יחד עם DJI Terra.
XGRIDS LixelStudio
לתפעול סורקי XGRIDS:
- צפייה
- עריכה
- עיבוד בענן הנקודות
- פלאגינים לתעשייה
סיכום
הפתרון הטוב ביותר בתחום LiDAR תלוי במטרת העבודה:
- לסקרים אוויריים גדולים:
DJI M400 עם Zenmuse L2 או Zenmuse L3 מספקים את הדיוק והיעילות הגבוהים ביותר. - לעבודות קרקע מדויקות וגמישות:
XGRIDS L2 Pro הוא פתרון מושלם למיפוי קרקעי מתקדם. - לבדיקות תשתיות וקווי מתח:
DJI Zenmuse L3 מוביל את השוק בזכות ההחזרות הרבות, אלומת הלייזר הצרה והמצלמות המתקדמות.
